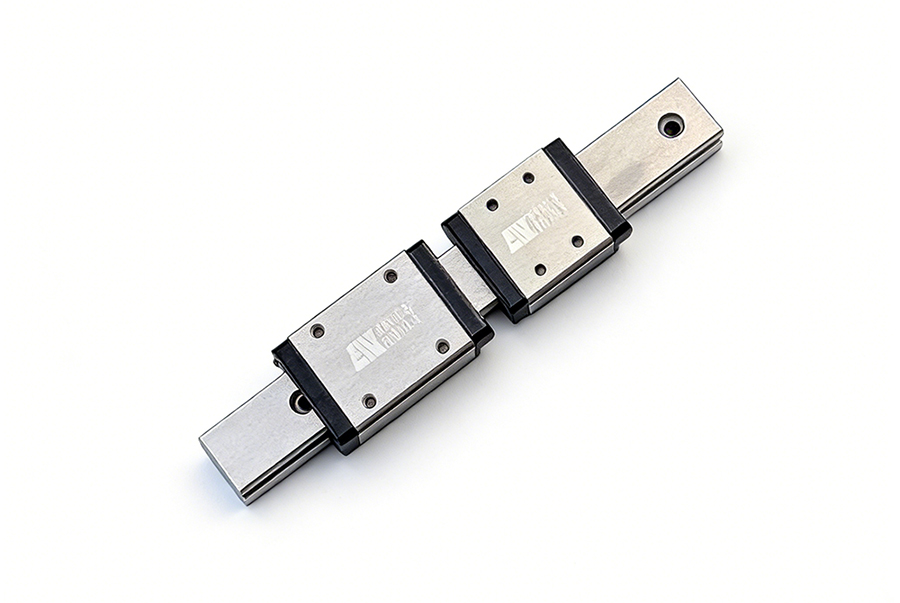

在精密传动领域，达沃鑫线性导轨凭借可靠性能，成为微型自动化设备的核心部件。DVW9微型宽幅线性导轨作为DVW系列主力型号，以18mm宽轨设计，兼顾小巧体积与高负载能力，与达沃鑫DVN3微型线性导轨形成规格互补，适配空间受限、力矩要求高的工况。

一、结构设计：宽幅刚性，紧凑耐用

DVW9微型宽幅线性导轨采用一体化宽轨结构，核心部件包含滑轨、滑块、钢珠、保持器、端盖与密封刮油片。

宽轨特性：滑轨宽度18mm，为同规格DVN9的2倍，组合高度约11mm，标准长度可达1000mm并支持定制。

滑块规格：分标准型DVW9C（长39.3mm）与加长型DVW9H（长50.7mm），适配不同负载需求。

材质选择：标配高碳铬合金钢，淬火硬度HRC58-62；可选全不锈钢材质，适配潮湿、腐蚀环境。

防脱设计：滑块内置微型保持钢丝，拆卸时钢珠不脱落，安装维护安全便捷。

二、工作原理：四点接触，高效传动

DVW9微型宽幅线性导轨基于滚动摩擦原理运行，核心采用歌德型四点接触沟槽，45°接触角设计。

受力均衡：钢珠与滑轨、滑块四点接触，可同时承受径向、侧向及倾覆复合载荷，四向承载能力一致。

低阻顺滑：滚动摩擦系数仅0.002-0.005，相比滑动导轨能耗降低60%以上，运行噪音低至40dB以下。

循环运行：钢珠在滑块与滑轨间形成闭环循环，配合精密保持器，确保长期运行精度稳定，重复定位精度可达±0.002mm。

三、维护要点：规范养护，延长寿命

合理维护可保障达沃鑫DVW9微型宽幅线性导轨的精度与寿命，核心做好三点：

定期润滑：端盖预留注油孔，建议每运行100小时补充一次润滑脂；潮湿环境选用防水润滑脂，避免锈蚀。

防尘防污：标配侧面密封刮油片，阻挡粉尘、碎屑侵入；多尘环境可加装防尘罩，防止异物磨损钢珠与沟槽。

安装规范：安装面需平整，平行度误差控制在0.02mm以内；建议整套订购，避免混搭影响配合精度。

日常检查：定期查看滑块运行是否顺畅、有无异响，发现卡顿及时清洁并补充润滑脂，避免硬摩擦损伤部件。

四、应用场景

DVW9微型宽幅线性导轨广泛应用于半导体设备、医疗仪器、3C电子制造、光学检测设备及小型精密滑台等领域，为设备小型化、精密化提供稳定支撑。
